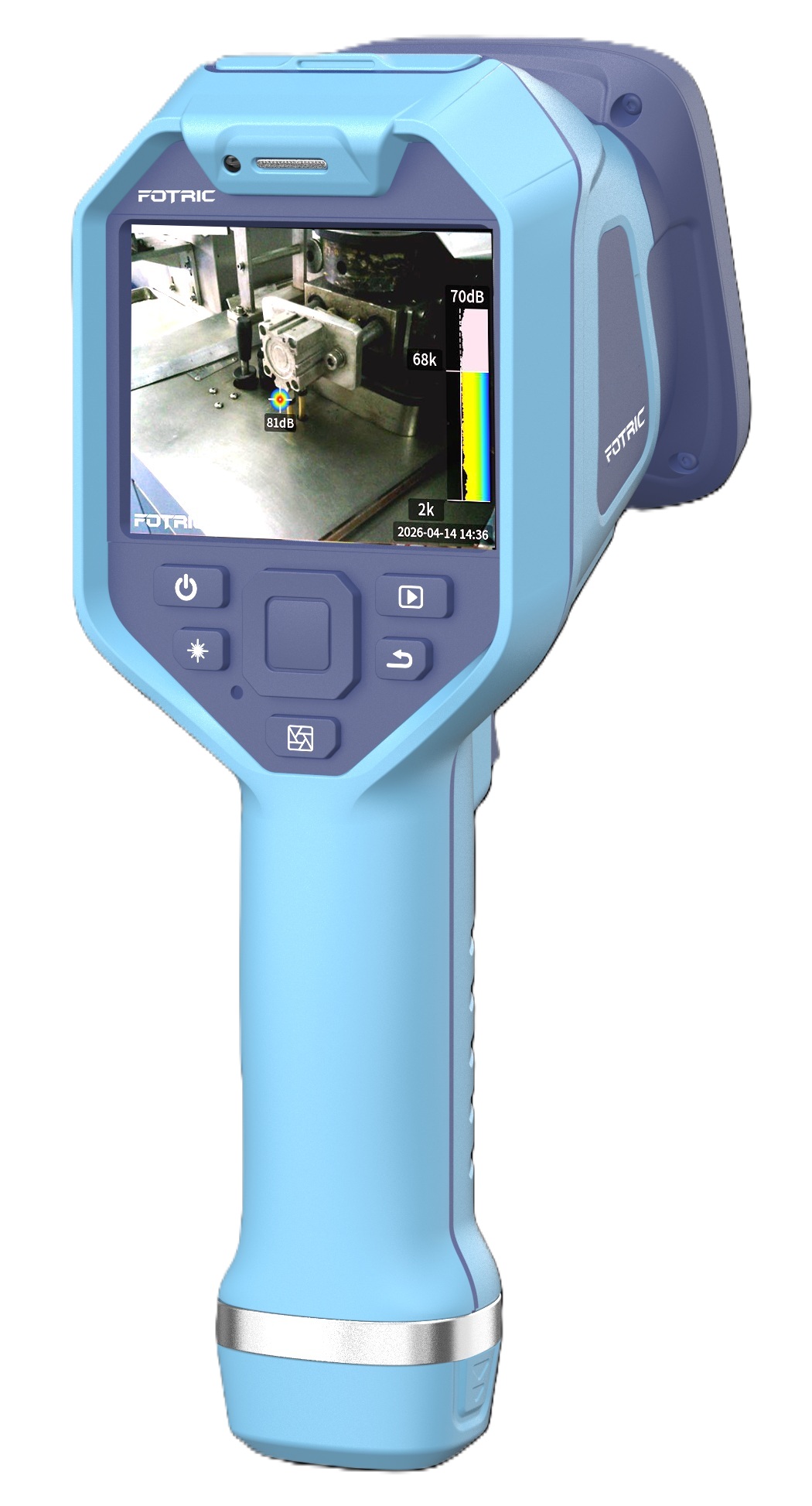

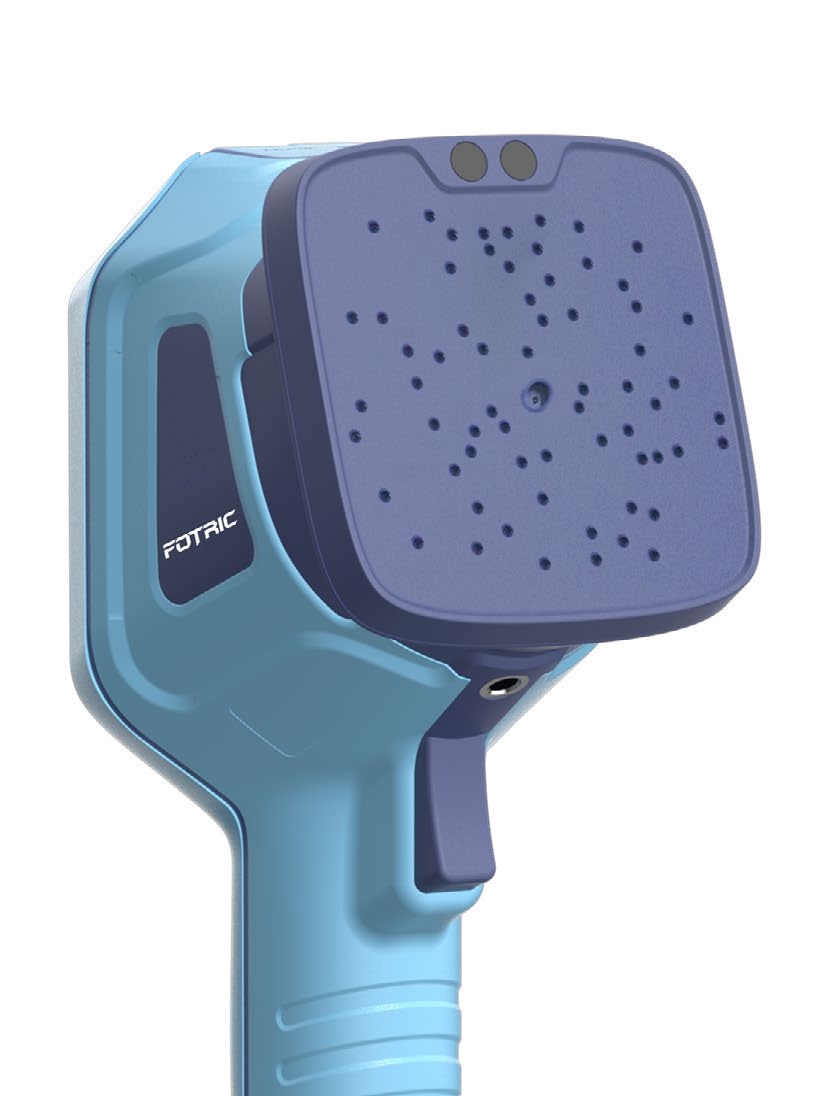

Camera acustică FOTRIC TD2e Kit transformă semnalele ultrasonice inaudibile în hărți sonore vizibile, permițând detectarea precisă și fără contact a scurgerilor, componentelor slăbite și vibrațiilor anormale. Cu o matrice de 64 de microfoane, formarea fasciculului în timp real și vizualizare multi-sursă, asigură inspecții rapide și precise în sistemele industriale.
Matrice de microfoane de înaltă densitate cu 64 de microfoane digitale MEMS
≥3 ore de funcționare cu o singură baterie, detașabilă;
Dispozitiv cu grad de protecție IP54
Distanță de detecție: 0,3~60 m
Interval de frecvență de poziționare 2k–100kHz
Ce este imagistica acustică?
Limitarea percepției umane
Urechea umană poate percepe sunete doar în intervalul de la 20 Hz la 20 kHz. Cu toate acestea, defecțiunile ascunse, cum ar fi scurgerile de gaz, uzura rulmenților și descărcările electrice, emit adesea ultrasunete de frecvență mult mai mare (>20 kHz) - sunete imperceptibile pentru urechea umană și care depășesc capacitățile stetoscoapelor sau microfoanelor tradiționale.
Cum funcționează?
Matrice de microfoane: Captează simultan semnale sonore din mai multe surse pentru a îmbunătăți precizia spațială.
Generare de imagini acustice
Suprapunere de imagini acustice: Afișează locațiile surselor de sunet ca o hartă termică peste imagine.
Algoritm de formare a fasciculului: Se concentrează pe sursele de sunet din direcții specifice, filtrând zgomotul ambiental.
Motor de randare cu latență redusă: Permite un răspuns aproape instantaneu, ideal pentru scenarii de inspecție continuă.
Dincolo de ceea ce este audibil
Camera acustică de imagistică FOTRIC TD2e poate detecta nu numai sunet audibil, ci și semnale ultrasonice de înaltă frecvență care sunt dincolo de raza auzului uman.
Aceasta înseamnă că poate capta cu ușurință lucruri precum:

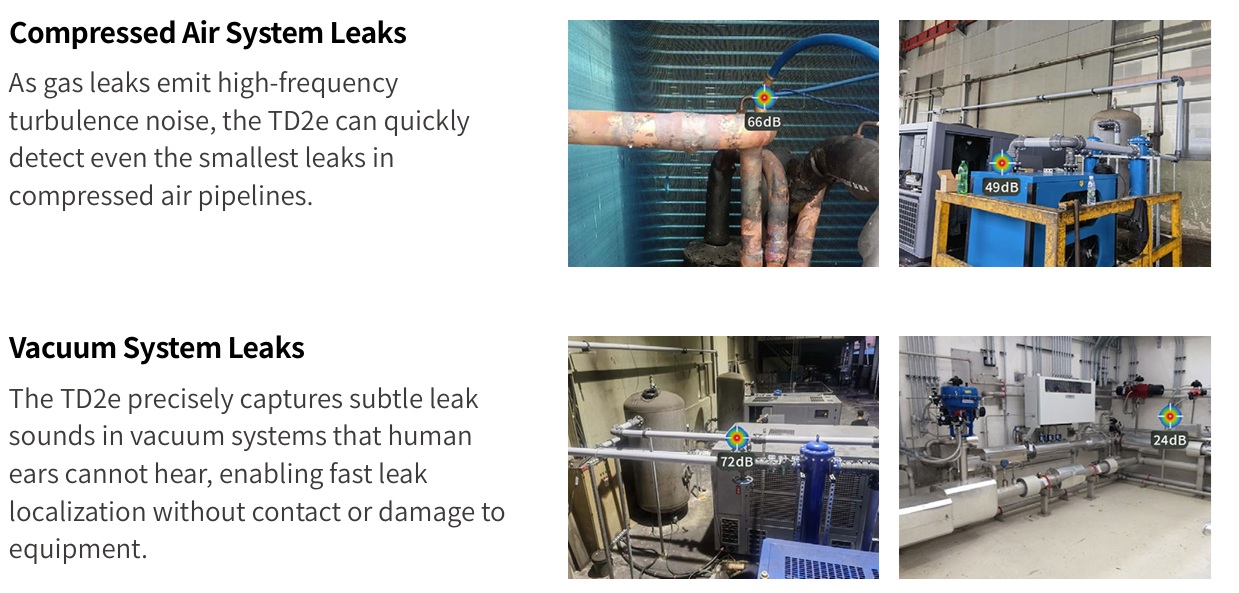

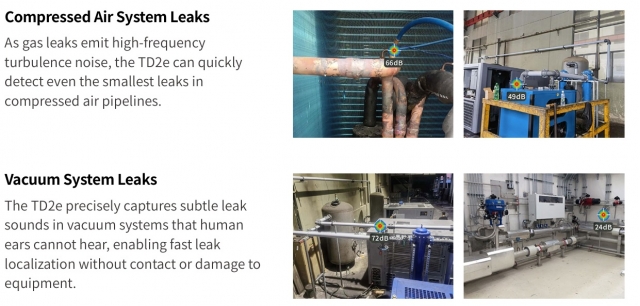

Scurgeri din sistemul de aer comprimat
Deoarece scurgerile de gaz emit zgomot de turbulență de înaltă frecvență, TD2e poate detecta rapid chiar și cele mai mici scurgeri din conductele de aer comprimat.
Scurgeri din sistemul de vid
TD2e captează cu precizie sunetele subtile de scurgeri din sistemele de vid pe care urechile umane nu le pot auzi, permițând localizarea rapidă a scurgerilor fără contact sau deteriorarea echipamentului.

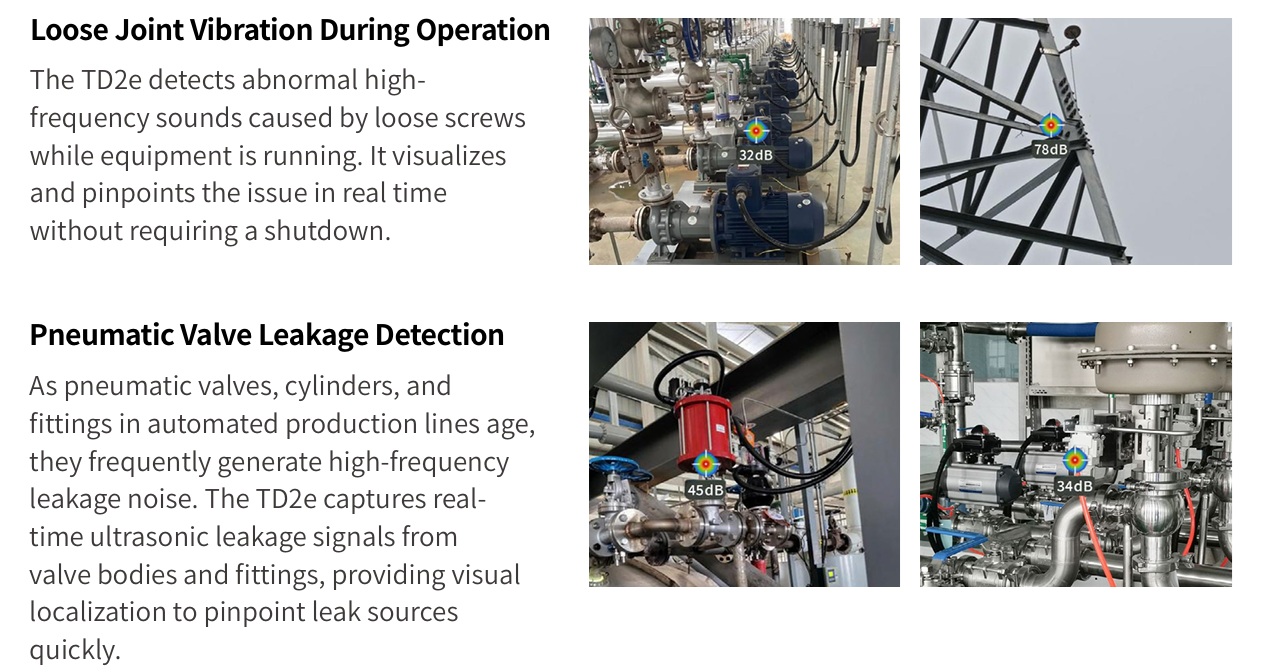

Vibrații ale îmbinărilor slăbite în timpul funcționării
TD2e detectează sunete anormale de înaltă frecvență cauzate de șuruburi slăbite în timp ce echipamentul funcționează. Vizualizează și identifică problema în timp real, fără a necesita oprirea.
Detectarea scurgerilor de la supape pneumatice Pe măsură ce supapele, cilindrii și fitingurile pneumatice din liniile de producție automatizate îmbătrânesc, acestea generează frecvent zgomot de scurgere de înaltă frecvență. TD2e captează semnale ultrasonice de scurgere în timp real de la corpurile supapelor și fitingurilor, oferind localizare vizuală pentru a identifica rapid sursele de scurgeri.
Caracteristici de nivel profesional

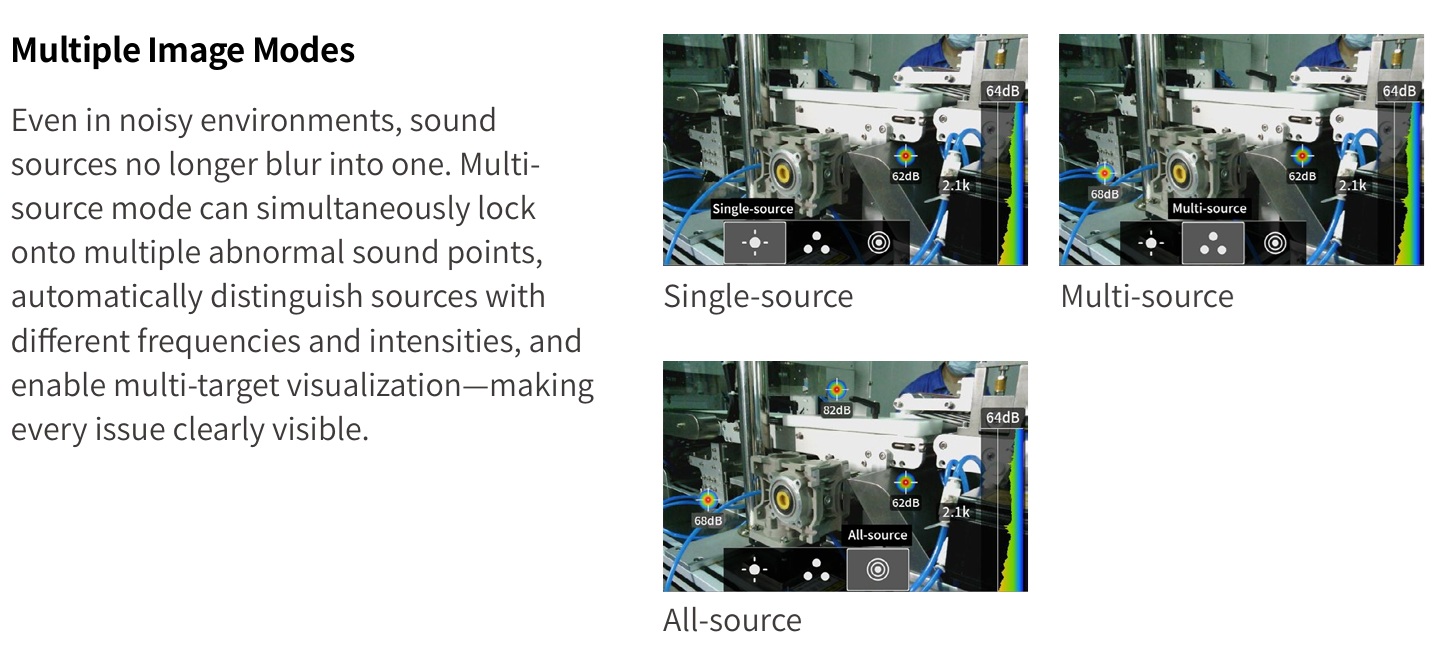

Moduri multiple de imagine Chiar și în medii zgomotoase, sursele de sunet nu se mai estompează într-una singură. Modul sursă multiplă poate bloca simultan mai multe puncte sonore anormale, poate distinge automat sursele cu frecvențe și intensități diferite și poate permite vizualizarea pe mai multe ținte - făcând ca nicio problemă să nu fie vizibilă în mod clar.

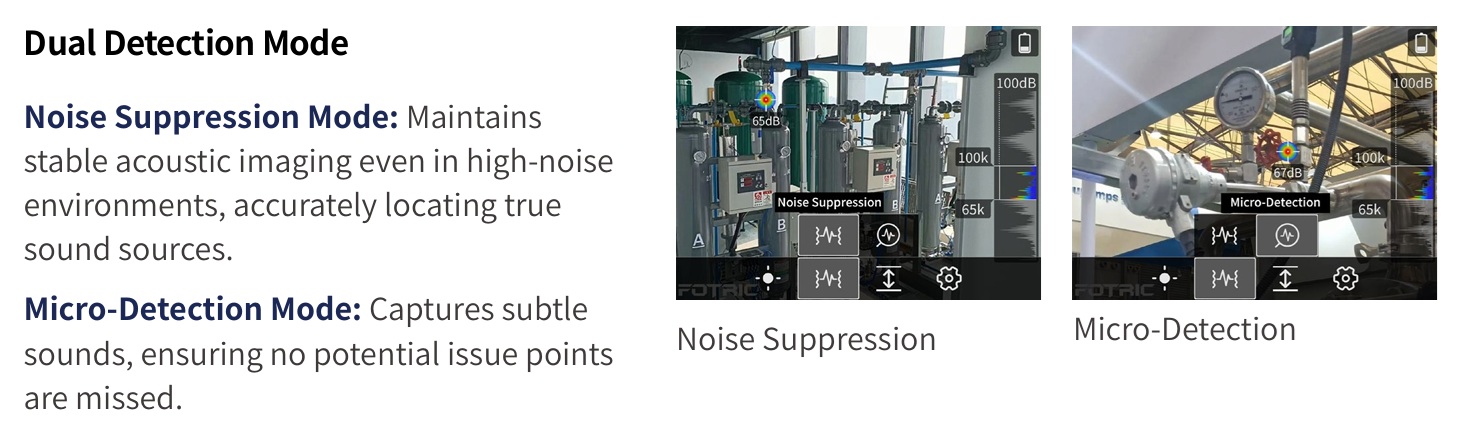

Mod de detectare dublă Mod de suprimare a zgomotului: Menține o imagine acustică stabilă chiar și în medii cu zgomot ridicat, localizând cu precizie sursele sonore reale. Mod Micro-Detecție: Capturează sunete subtile, asigurându-se că nu se omit puncte potențiale problematice

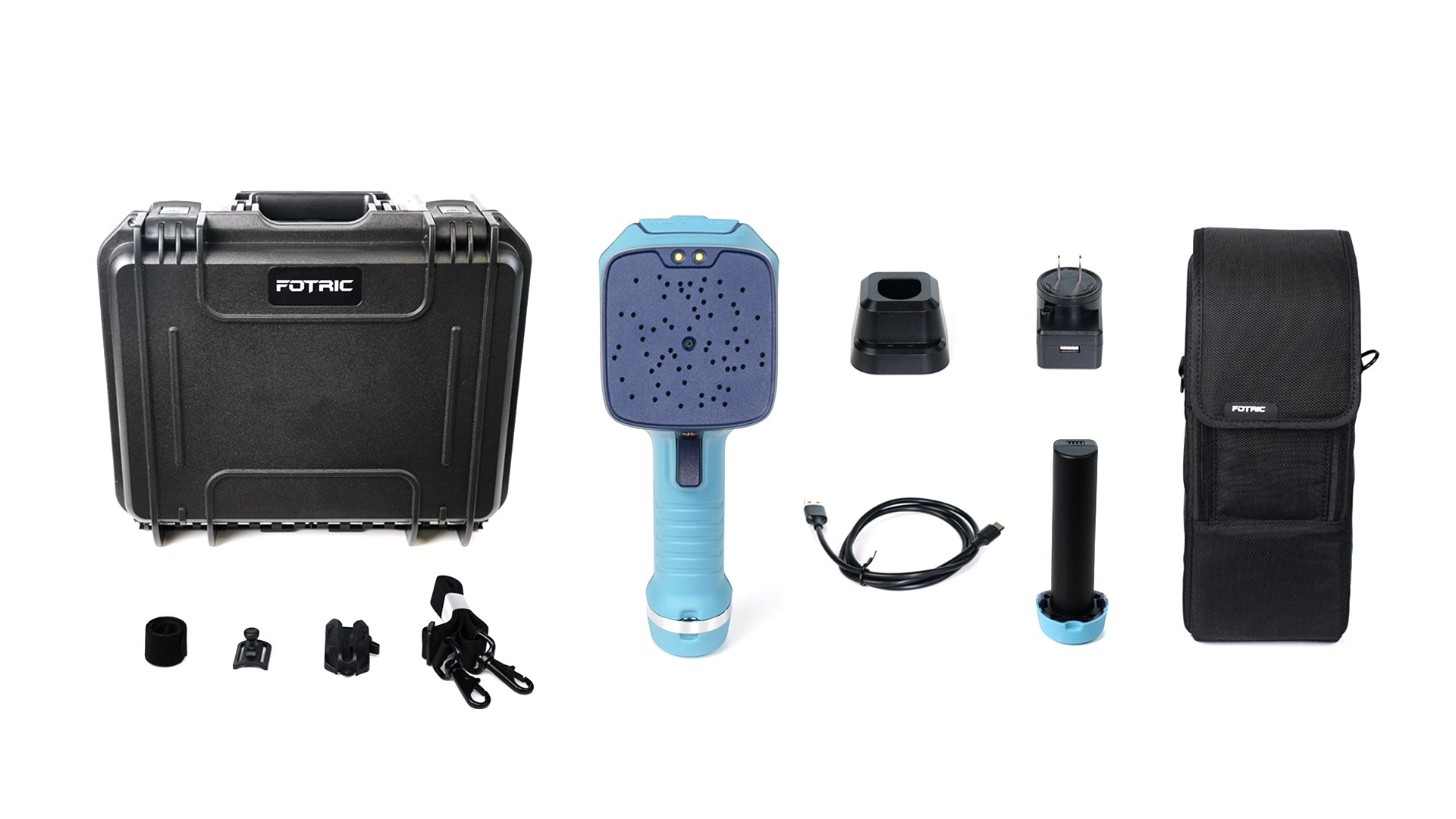

Model FOTRIC TD2e kit
Canale microfon 64 Microfon digital MEMS
Câmp vizual (FOV) al imaginii acustice 58° *45°
Sensibilitate la presiunea sunetului
0,01L/min@0,1MPa, orificiu 1,5m,φ30μm
0,025L/min@0,3MPa, orificiu 3,5m,φ30μm
0,045L/min@0,3MPa, orificiu 4,5m,φ40μm
Rată de eșantionare a sunetului 200kHz
Mod Imagine Sursă unică, Sursă multiplă, Toate sursele
Distanță de lucru 0,3~60m
Interval de frecvență de poziționare 2k–100kHz
Selectarea intervalului de frecvență
Acceptă reglarea manuală a intervalului de frecvență
Acceptă afișarea frecvenței de vârf
Mod de reducere a zgomotului
Filtrează sunetele de nivel scăzut pentru a reduce zgomotul ambiental interferențe
Mod de microdetecție
Capturează sunete slabe pentru a evita ratarea potențialelor probleme
Ecran tactil IPS LCD de 3,5 inci, 640*480 pixeli cu sticlă de protecție antiexplozie
Cameră digitală Cameră digitală industrială de 5MP
Format imagine jpg (imagine acustică)
Interfață USB USB Tip-C, compatibil cu standardul USB 3.0/2.0
Lampă de iluminare LED
Tip baterie Baterie litiu reîncărcabilă de 3,6 V, 5000 mAh, înlocuibilă pe teren
Timp de funcționare a bateriei ≥ 3 ore per baterie (depinde de
Grad de protecție IP54 (GB/T 4208/IEC 60529)
Rezistență la căderi Proiectat pentru rezistență la căderi de la 2 metri
Rezistență la șocuri 25 g (GB/T 2423.5/IEC 60068-2-27)
Rezistență la vibrații 2 g (GB/T 2423.10/IEC 60068-2-6)
• Matrice de microfoane de înaltă densitate cu 64 de microfoane digitale MEMS
• Cameră digitală industrială: 5 MP, câmp vizual 58° × 45°
• ≥3 ore de funcționare cu o singură baterie, detașabilă;
• Dispozitiv cu grad de protecție IP54
• Distanță de detecție: 0,3~60 m
• Interval de frecvență de poziționare 2k–100kHz
Brosura produs
PDF, 2.19 Mb
