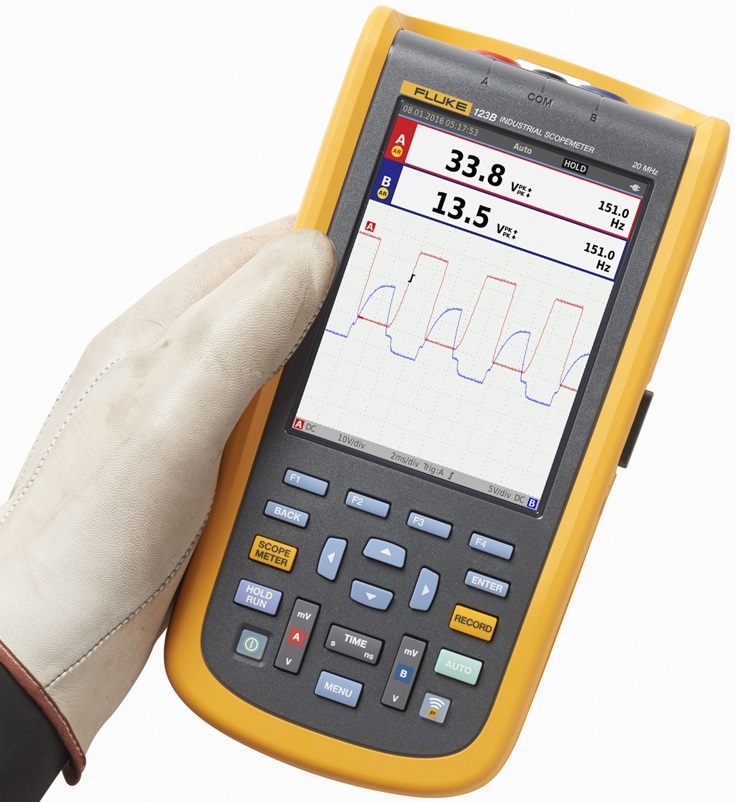

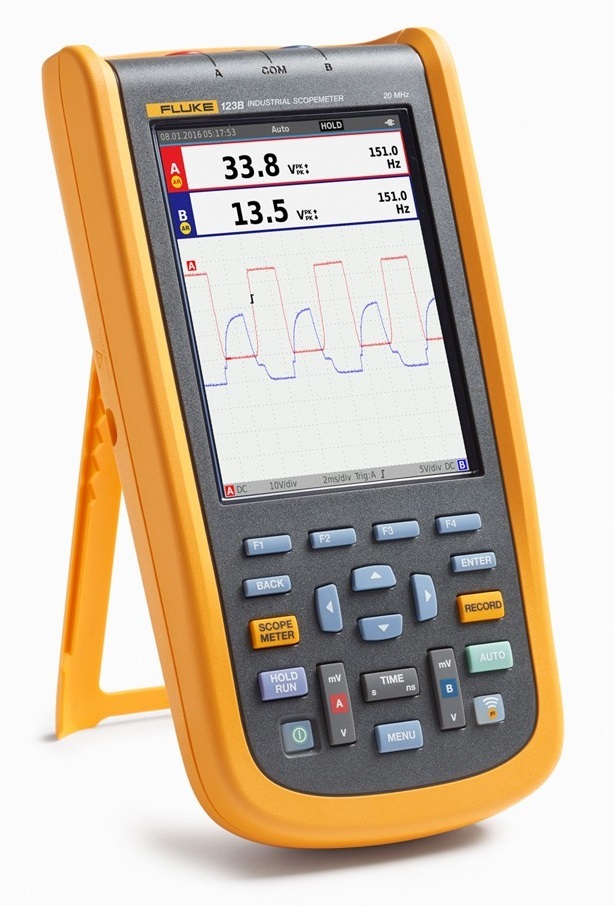

FLUKE 123B 123B/S ScopeMeter Osciloscop portabil 2x20MHz

Descriere

Testare simplificată, mai multe detalii şi depanare electromecanică mai rapidă

Osciloscopul compact ScopeMeter® din seria 120B este osciloscopul robust preferat pentru aplicatiile de depanare şi intretinere a echipamentelor electrice şi electromecanice industriale. Este un instrument de testare cu adevărat integrat, cu osciloscop, multimetru şi instrument de inregistrare de inaltă viteză, totul intr-un instrument uşor de utilizat. Osciloscopul din seria 120B se integrează, de asemenea, cu aplicatia mobilă Fluke Connect® şi cu FlukeView®, iar software-ul osciloscopului face posibilă colaborarea, analiza de date şi arhivarea ulterioare a informatiilor critice de testare.

Instrumentele de testare ale osciloscopului industrial ScopeMeter din seria 120B includ functii concepute pentru a ajuta tehnicienii să depaneze mai rapid şi să obtină răspunsurile de care au nevoie pentru a mentine sistemele functionale. Afişati forme de undă cu tehnologia de sincronizare şi configurare Connect-and-Viewş şi vizualizati automat măsurătorile numerice aferente, utilizând tehnologia Fluke IntellaSetş, toate acestea fără a realiza ajustări de măsurare manuale. Cu ajutorul functiei Recorder Event Detect, evenimentele intermitente insesizabile sunt capturate şi inregistrate pentru o vizualizare şi o analiză efectuate cu uşurintă.[S][0]

• Osciloscop digital cu intrare dublă şi multimetru
• Lătime de bandă a osciloscopului de 40 MHz sau 20 MHz
• Două multimetre digitale true-RMS cu limită de numărare de impulsuri 5000
• Functie simplă de sincronizare prin Connect-and-Viewş pentru operare fără atingere
• Tehnologia IntellaSetş ajustează in mod automat şi inteligent valorile numerice afişate, in functie de semnalul măsurat
• Instrument de inregistrare cu intrare dublă pentru forma de undă şi valorile măsurate ale aparatului de măsură pentru stabilirea tendintelor datelor pe perioade extinse
• Functia de detectare a evenimentelor din instrumentul de inregistrare inregistrează semnale intermitente insesizabile pe forme de undă repetitive de până la 4 kHz
• Fire de măsurare ecranate pentru măsurări de semnale cu osciloscopul sau măsurarea rezistentei şi continuitătii
• Măsurare de rezistentă, continuitate, capacitate electrică şi testare diode cu aparatul de măsură
• Măsurarea energiei (W, VA, VAR, PF, DPF, Hz)
• Tensiune, curent şi armonice de energie
• Verificarea retelelor industriale cu ajutorul testelor de straturi fizice BusHealth in raport cu niveluri de referintă definite
• Salvarea sau reapelarea configuratiilor datelor şi instrumentelor
• Stocarea configurărilor instrumentelor definite printr-o secventă de testare pentru intretinere de rutină sau de cele mai des utilizate proceduri de testare.
• Interfată USB izolată optic externă pentru transferul, arhivarea şi analiza datelor provenite de la osciloscop sau de la aparatul de măsură
• Adaptor WiFi optional conectat la port USB intern pentru transfer wireless de informatii către PC, laptop sau aplicatia mobilă Fluke Connect®*
• Software FlukeView® ScopeMeter® pentru Windows®
• Design robust, rezistent la vibratii de până la 3 g, la şocuri până la 30 g şi cu grad normal de protectie IP51 in conformitate cu EN/IEC60529
• Cea mai inaltă clasă de sigurantă din industrie: CAT IV 600 V
• Baterie reincărcabilă litiu-ion, functionare timp de şapte ore (cu timp de incărcare de patru ore)

Functie de sincronizare Connect-and-Viewş pentru o afişare instantanee, stabilă

Utilizatorii de osciloscoape ştiu cât de dificilă poate fi sincronizarea. Utilizarea unor setări incorecte poate duce la afişarea de forme de undă instabile şi, uneori, la măsurători incorecte. Tehnologia unică de sincronizare de la Fluke, Connect-and-Viewş, recunoaste caracteristicile repetitive ale semnalului ™ stabileste in mod automat sincronizarea corectă pentru a oferi o afişare stabilă, fiabilă ™ repetabilă. Functia de sincronizare Connect-And-Viewş este proiectată să functioneze cu aproape orice semnal, inclusiv in cadrul sistemelor de actionare cu motor ™ pentru semnale de comandă""fără ajustarea parametrilor sau atingerea vreunui buton. Modificarea semnalului este recunoscută imediat ™ setările sunt reglate automat, oferind o afişare stabilă chiar ™ atunci când are loc măsurarea mai multor puncte de testare in succesiune rapidă.

IntellaSetş/Măsurare automată

Funcţia de măsurare automată cu tehnologia Fluke IntellaSetş utilizează algoritmi brevetati pentru a analiza in mod inteligent forma de undă măsurată ™ afisează in mod automat măsurătorile numerice cele mai potrivite pe ecran, astfel incât să puteţi obţine datele de care aveţi nevoie mai usor decât oricând inainte. De exemplu, atunci când forma de undă măsurată este de tip rectangular, măsurătorile Vrms ™ Hz sunt afisate automat, in timp ce, in cazul in care forma de undă măsurată este de tip rectangular, măsurătorile vârf-vârf V şi Hz sunt afisate automat. Utilizând tehnologia IntellaSetş impreună cu sincronizarea automată Connect-and-Viewşputeti fi sigur că veti vedea nu numai forma de undă corectă, ci şi măsurătoarea numerică adecvată. Toate acestea fără a atinge niciun buton.

Pentru sistemele echilibrate monofazice sau trifazice, intrările duble ale Osciloscopului industrial ScopeMeter® seria 120B pot măsura tensiunea rms c.a. + c.c. pe canalul A ™ curentul rms c.a. + c.c. pe canalul B. Fluke 125B poate calcula apoi frecvenţa, unghiul de fază, puterea activă (kW), puterea reactivă (VA sau var), factorul de putere (PF) sau factorul de putere la frecventa fundamentală (DPF) ™ poate calcula, de asemenea, valorile de putere pentru un sistem trifazic in care toate fazele au aceleaşi valori ale tensiunii ™ curentului. Acest lucru se aplică atât sistemelor echilibrate cât ™ sarcinilor rezistive.

Armonicile sunt distorsiuni periodice ale undelor de tensiune, curent sau ale undelor sinusoidale. Armonicile din sistemele de distribuţie a energiei electrice sunt cauzate adesea de sarcini neliniare, cum ar fi sursele de alimentare c.c. in comutatie ™ sistemele de actionare cu motoare cu viteză variabilă. Armonicile pot provoca supraincălzirea transformatoarelor, conductorilor ™ motoarelor. În funcţia de armonici, instrumentul de testare măsoară până la 51 de armonici. Datele asociate, cum ar fi componentele c.c., THD (Distorsiune armonică totală) ™ factorul K sunt măsurate pentru a oferi o perspectivă completă a stării de functionare a sarcinilor dvs. electrice.

Utilizaţi modurile complexe de inregistrare pentru a vă ajuta să detectati cu usurinţă defectiunile intermitente

Defectiunile detectate cu cea mai mare dificultate sunt cele care apar ocazional "" evenimentele intermitente. Acestea pot fi cauzate de conexiuni slabe, de praf, murdărie, coroziune sau de deteriorarea cablurilor şi a conectoarelor. Alţi factori, cum ar fi intreruperea alimentării ™ căderile de tensiune sau pornirea ™ oprirea unui motor, pot provoca, de asemenea, evenimente intermitente care pot duce la oprirea echipamentelor. Când au loc astfel de evenimente, este posibil să nu vă aflati in apropiere pentru a le observa. Însă instrumentul dvs. de testare Fluke ScopeMeter® va face acest lucru. Puteţi fie să reprezentati valorile măsurătorilor de vârf maxime şi minime, fie să inregistrati traiectoria formei de undă. Și, cu memoria extensibilă micro SD, sesiunile de inregistrare se pot efectua timp de până la 14 zile. Acest instrument de inregistrare este chiar mai puternic, prin adăugarea functiei de inregistrare a evenimentelor din instrumentul de inregistrare, ceea ce face detectarea ™ jurnalizarea defectiunilor intermitente mai usoară ca niciodată. Trebuie doar să stabiliti un prag pentru o valoare măsurată sau pentru o formă de undă afişată de osciloscop şi depăşirile vor fi etichetate ca evenimente unice. Nu mai este nevoie să căutaţi prin volume mari de date pentru indicarea defectelor ™ puteti trece rapid de la un eveniment etichetat la altul, având, in acela™ timp, acces in continuare la setul complet de date.

Functia de testare a stării magistralelor analizează calitatea semnalului electric pe magistralele industriale

Testul stării magistralelor analizează semnalele electrice pe o magistrală sau o retea industrială şi oferă un indicativ "Bun"�, "Slab"� sau "Necorespunzător"� pentru fiecare parametru relevant, prezentat alături de valoarea măsurată efectiv. Valorile măsurate sunt comparate cu valorile standard, in functie de tipurile de magistrale selectate (CAN-bus, Profi-bus, Foundation Field, RS-232 ™ multe altele) sau se pot seta valori de referinţă unice, dacă sunt necesare toleranţe diferite. Fluke 125B poate valida calitatea semnalelor electrice, de indată ce acestea sunt transmise de-a lungul reţelei, fără consultarea conţinutului datelor. În plus, 125B verifică nivelul şi viteza semnalului, timpii de propagare şi distorsiunea şi le compară cu standardele corespunzătoare, ajutându-vă să identificati erori cum ar fi conexiuni necorespunzătoare ale cablurilor, contacte slabe, impământare incorectă sau rezistoare necorespunzătoare.

Software FlukeView® ScopeMeter® pentru Windows®

Obtineti mai multe de la Osciloscopul 120B cu software-ul FlukeView®:

"�           Stocati copii color ale imaginilor de pe ecranul instrumentului pe PC

"�           Copiati imaginile de pe ecran in rapoartele ™ documentaţia dvs.

"�           Capturati ™ stocati date referitoare la formele de undă din osciloscopul ScopeMeter pe PC-ul dvs.

"�           Creati ™ arhivati referinţe despre formele de undă pentru o comparaţie usoară

"�           Copiati datele despre formele de undă in foaia de calcul pentru o analiză detaliată

"�           Utilizati cursoare pentru măsurarea parametrilor

"�           Adăugaţi un text asociat utilizatorului in setările instrumentului ™ trimiteti-le la instrument pentru referinţa operatorului ™ instrucţiuni

Notă: unele funcţionalităţi pot fi disponibile doar cu anumite modele de osciloscoape

Compatibilitatea cu aplicatia mobilă Fluke Connect

Utilajele industriale automate se depanează mai greu ca niciodată. Nu este de ajuns să stiti exact unde trebuie să efectuati testarea, ci trebuie să ştiti ce anume să căutati "" ™ acest lucru poate fi greu fără date de referinţă măsurate sau fără accesul la experţi in problema respectivă. Sistemul wireless Fluke Connect® Assets de software ™ instrumente de testare wireless permite tehnicienilor să reducă costurile de intreţinere ™ să crească timpul de funcţionare cu ajutorul inregistrărilor precise ale echipamentelor ™ cu date de intreţinere usor de interpretat ™ partajat. Comparati şi analizati varianta datelor măsurate pentru diverse puncte ™ a tendinţelor astfel incât să puteţi inţelege mai bine caracteristicile semnalelor ™ modificarea acestora in timp. �i, prin stocarea datelor de intreţinere pe Fluke Cloudş puteti permite membrilor echipei să le acceseze de oriunde ™ oricând este nevoie, astfel incât să puteţi obţine consiliere sau aprobări pe teren ™ să puteti pune sistemele dvs. in funcţiune mai repede ca niciodată.
