• Performanță excepțională pentru îmbinarea rapidă și consistentă a fibrelor optice
• Ușurință sporită în utilizare și portabilitate
• Îmbinare și încălzire de mare viteză1
• Design robust al corpului
• Operare ușoară și intuitivă
• Compatibil cu conectorii Splice-On (SOC)
• Metode de comunicare de ultimă generație
• Întreținere rapidă și ușoară
Prezentare generală

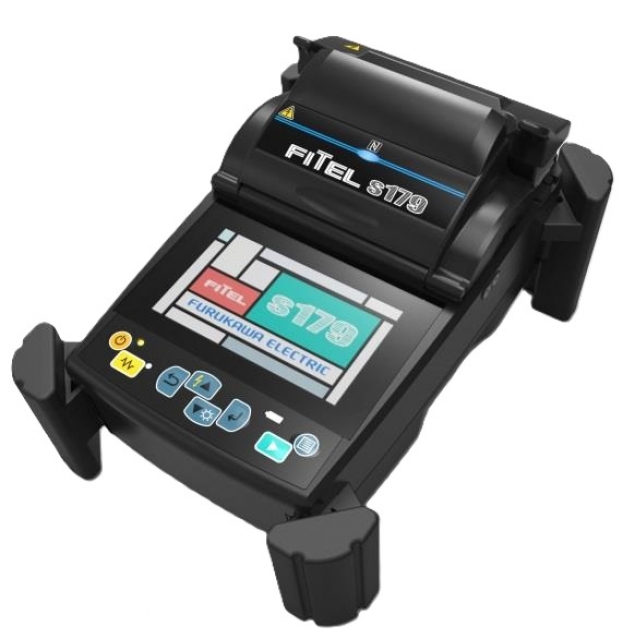

Mașina de sudura fibra optica portabilă FITEL S179 pentru alinierea miezurilor oferă performanțe puternice,
oferind îmbinări rapide și fiabile ale fibrelor optice chiar și în condiții de mediu dure.
Prin combinarea vitezei, preciziei, durabilității, portabilității și metodelor de comunicare de ultimă generație
într-o singură unitate, această mașină de îmbinare prin fuziune deschide ușa către o gamă complet nouă
de aplicații. Mașina de îmbinare prin fuziune FITEL S179 este extrem de eficientă pentru utilizarea în centre de date, operațiuni pe distanțe lungi, fibre Metro, LAN și FTTx, inclusiv fibre ultra-insensibile la îndoire, precum și fibre cu suprafețe mari
eficiente.
Aplicații
• Senzori de fibră
• Fabricarea de componente optice
• FTTx
• LAN
• Backbone
• Enterprise
• Long-haul
• Centre de date
Descrierea produsului
Conceput special pentru utilizatori, aparatul de sudură prin fuziune FITEL S179 oferă o capacitate rapidă de sudură
și încălzire, cu rezultate consistente, sudură după sudură. Un sistem de baterii de mare capacitate
ajută la economisirea timpului, permițând 200 de cicluri de sudură (splicing/încălzire) într-o
o singură încărcare.1 În timp ce un ecran LCD cu lățimea de 4,3 inci și panou tactil oferă o operare ușoară și
intuitivă, o cameră de sudură proporțional lată face fibra optică ușor de încărcat. Pentru o vizibilitate îmbunătățită în condiții de lumină slabă, 3+1 lumini LED iluminează
întreaga cameră de sudură. O canelură în V detașabilă, pe partea stângă, face curățarea și
întreținerea foarte ușoară.
Aparatul de sudură prin fuziune S179 este, de asemenea, conceput pentru a face față rigorilor utilizării pe teren.
Deși profilul substanțial mai jos și greutatea mai mică sporesc portabilitatea, designul carcasei și corpul robust al acestui aparat de sudură oferă rezistență la șocuri, apă
și expunere la praf. Un motor puternic, cu propulsie mare (8N), ajută la asigurarea unei suduri stabile pentru cele mai rigide cabluri de interior și de cădere. Încărcarea internă a bateriei,
comunicarea în câmp apropiat (NFC) încorporată și compatibilitatea cu smartphone-ul se combină
cu alte caracteristici pentru a face din S179 una dintre cele mai puternice și ușor de utilizat
mașini de sudură prin fuziune disponibile astăzi

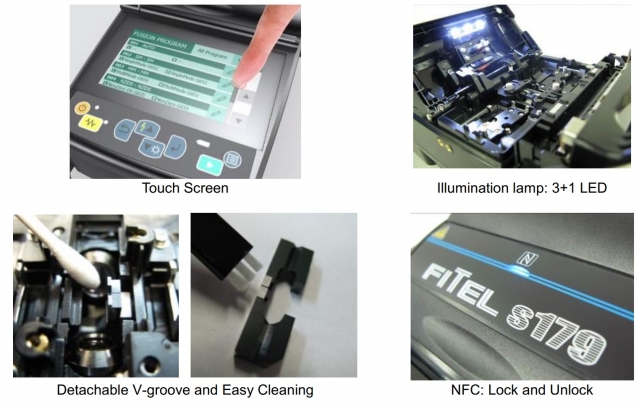

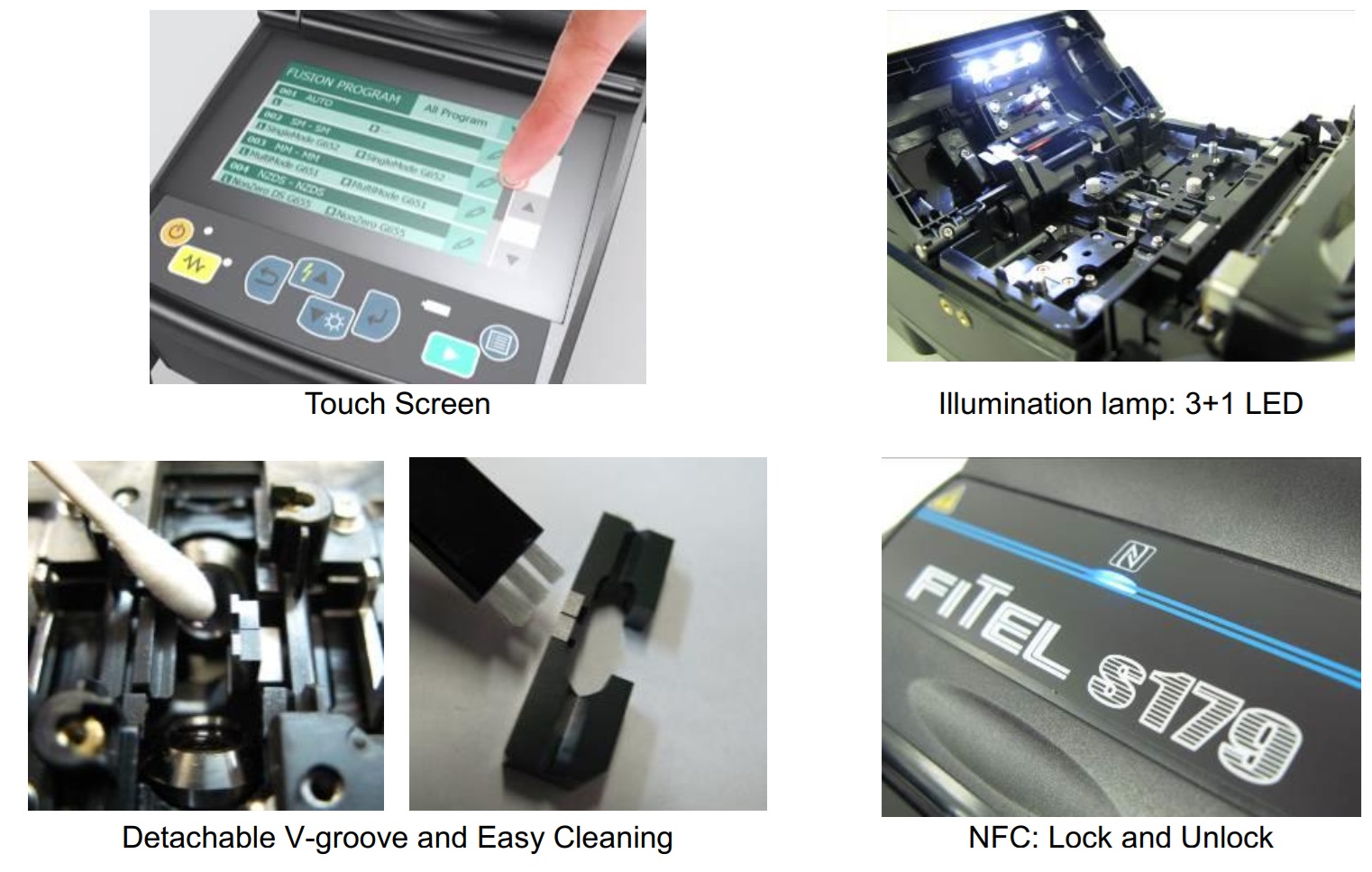

Caracteristici noi
• Ecran tactil: ecran LCD lat de 4,3 inci
• Lampă de iluminare: 3 LED-uri superioare + 1 LED inferior
• Canelură în V detașabilă: Întreținere și curățare ușoară a lentilei
• NFC: Blocarea și deblocarea aparatului de sudură prin intermediul smartphone-ului (doar pentru telefonul Android versiunea 4.1 sau ulterioară)
• Rețea WiFi: Comunicare între aparat și smartphone
• Viteză mare: 6 secunde timp de sudură și 9 secunde timp de încălzire

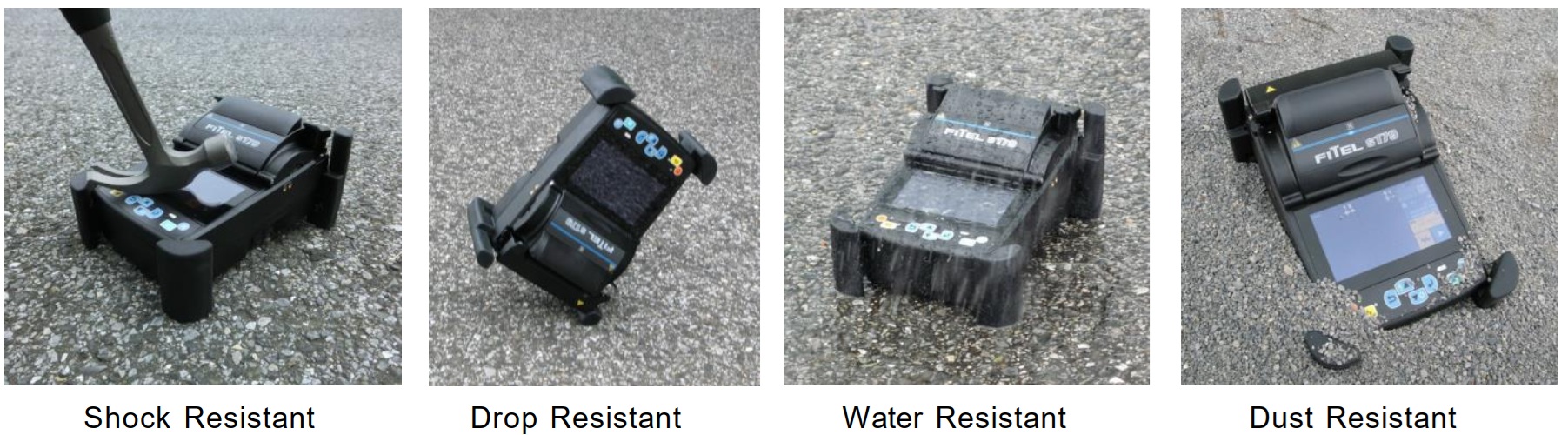

În medii dificile
• Rezistență la șocuri: Echivalent cu gradul de protecție IK07 Impact mecanic2
• Rezistență la căderi: teste de cădere de la 76 cm din 5 unghiuri diferite3
• Teste de cădere de la 120 cm cu husă rigidă de transport3
• Rezistență la apă: Echivalent cu gradul de protecție IPX2, rezistentă la picurare4
• Rezistență la praf: Echivalent cu gradul de protecție IP5X, rezistentă la praf
Produs Specificații
Fibre aplicabile
SM (ITU-T G.652, G.657A1 și G.657A2), MM (ITU-T G.651), DSF (ITU-T G.653),
Fibră cu decalaj de tăiere (ITU-T G.654, tip suprafață mare), NZD (ITU-T G.655),
BIF/UBIF (Fibră insensibilă la îndoire ITU-T G.657B3)
Diametru înveliș 80 - 150 μm
Diametru acoperire 100 - 3000 μm
Lungime de despicare a fibrei 5 - 16 mm
Pierdere medie la îmbinare SM: 0,02dB, MM: 0,01dB, DSF: 0,04dB, NZD: 0,04dB
Timp de îmbinare 6 secunde (mod semi-automat)
9 secunde (mod normal)
Timp de încălzire 6
9 (60 mm, Tyco SMOUV1120-01, diametru strat de acoperire 250-900 µm, mod Power)
13 (60 mm, FITEL S921, diametru strat de acoperire 250 µm, mod Power)
15 (60 mm, FITEL S921, diametru strat de acoperire 900 µm, mod Power)
Programe de îmbinare max. 300
Selectare automată a îmbinării disponibile
Programe de încălzire max. 100
Pornire automată a încălzirii disponibilă
Manșoane aplicabile 20/40/60 mm
Suport fibră, suport etanș (se aplică tub liber) sau sistem de suport fibră detașabil
Test de tensiune 1,96 N
Pierdere de întoarcere a îmbinării 70 dB sau mai mult
Atenuare Funcție de îmbinare Se poate realiza o pierdere intenționată de îmbinare mare de 0,1 dB până la 15 dB (pas de 0,1 dB) pentru un atenuator fix în linie
Mărire imagine fibră 104X, 278X, 556X
Rezultat îmbinare 20.000
Capacitate de captare a imaginii Ultimele 100 de imagini vor fi capturate automat + până la 100 de imagini vor fi stocate permanent
Dimensiuni 139 lățime x 209 adâncime x 114 înălțime mm (fără amortizor)
179 lățime x 246 adâncime x 131 înălțime mm (inclusiv amortizor)
Greutate 1,7 kg (fără baterie), 2,0 kg (cu (baterie)
Monitor LCD color lat de 4,3” cu ecran tactil
Propulsie (motor) 8 N (valoare proiectată)
Ieșire date USB versiunea 2.0 mini B x 1 port, Standard A x 1 port
Capacitate baterie 7 A Tipic 220 cicluri de îmbinare/încălzire, 90 sec/ciclu
Altitudine 5000 m
Protecție împotriva vântului 15 m/s
Temperatură de funcționare -10 până la + 50 °C (fără umiditate excesivă)
Temperatură de depozitare -40 până la +60 °C (fără umiditate excesivă)
Umiditate 0 până la + 95% RH (fără condens)
Sursă de alimentare Intrare CA 100 până la 240 V (50/60 Hz), Intrare CC 11 până la 24 V
Prezentare video FITEL FURUKAWA S179+

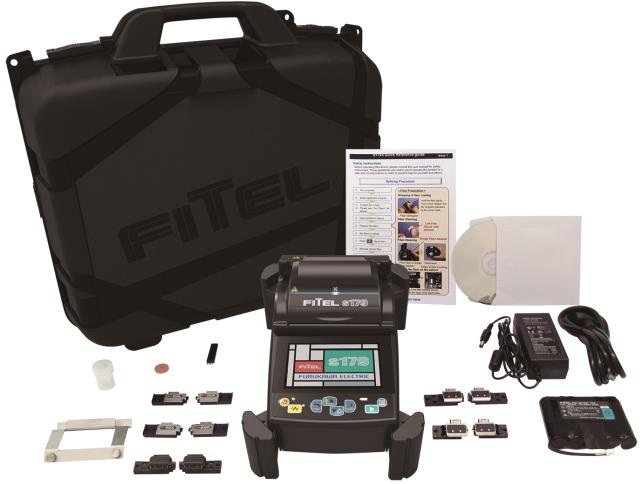

Accesorii standard
Pachet Standard
Articol Cod Produs Cantitate
Aparat de sudură prin fuziune FITEL S179 S179A 1
Baterie încorporată S947B 1
Cutie rigidă de transport HCC-05 1
Electrozi de rezervă ELR-01 1
Adaptor CA S979A 1
Cablu de alimentare CA - 1
Tavă de răcire CTX-03 1
Perie de curățare VGC-01 1
Ascuțitor electrozi D5111 1
Cutie de scule TCC-01 1
Folie antireflexie LCD ARS-01 1
Manual de instrucțiuni UMC-02 1
Ghid de referință rapidă pachet standard FTS-B526 1
Optiuni recomandate

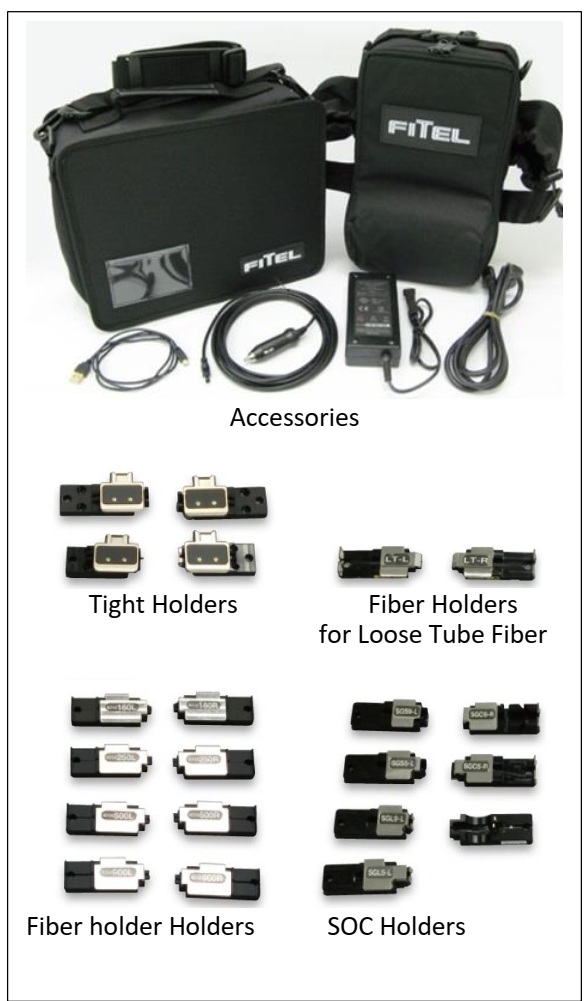

Componente opționale
Articol Cod Produs Cantitate
Cablu USB USB-01 1
Încărcător baterie S980A 1
Cutie moale de transport SCC-01 1
Suport înclinat AGS-02 1
Curea de lucru WBT-01 1
Cablu de țigară auto CDC-04 1
Bază clemă încălzitor pentru SOC HBS-01 1
Suport etanș
Lungime de tăiere 16 mm S712T-016 1 pereche
Lungime de tăiere 10 mm S712T-010 1 pereche
Universal S712T-UN 1 pereche
Suport fibră
Fibră acoperită 160 µm S712S-160 1 pereche
Fibră acoperită 250 µm S712S-250 1 pereche
Fibră acoperită 500 µm S712S-500 1 pereche
Fibră acoperită 900 µm S712S-900 1 pereche
Suport fibră Fibră tub liber (partea stângă)
Fibră tub liber (partea stângă) S712S-LT-L 1
Fibră tub liber (partea dreaptă) S712S-LT-R 1
Suport SOC
Ferulă Seiko Giken FC/SC (9 mm) S712C-SGS9-L 1
Ferulă Seiko Giken FC/SC (5 mm) S712C-SGS5-L 1
Ferulă Seiko Giken LC (9 mm) S712C-SGL9-L 1
Ferulă Seiko Giken LC (5 mm) S712C-SGL5-L 1
Ferulă Seiko Giken TOUCH Plus SC (9 mm) S712C-SGS9C-R 1
