* Instrument profesional pentru măsurarea pierderilor și găsirea defectelor în rețelele de fibră optică
* OTDR (Reflectometru optic în domeniul timpului)
* Măsoară distanța de la 0 la 60 km, cu o rezoluție de 1 m
* Măsoară pierderile în dB cu o rezoluție de 0,01 dB
* Mod automat pentru o operare extrem de ușoară (și mod expert pentru experți).
* Ecran tactil LED multicolor de 4,3 inch
* Vine într-o geantă de transport robustă cu cablu de lansare și 4 cabluri adaptor.
* VFL, OPM și OLS, două lungimi de undă, 1310 nm și 1550 nm
* Urmărire cablu RJ45 și citire distanță (până la 300 m)
* Accesibil și extrem de util pentru instalatorul de rețele de fibră optică!

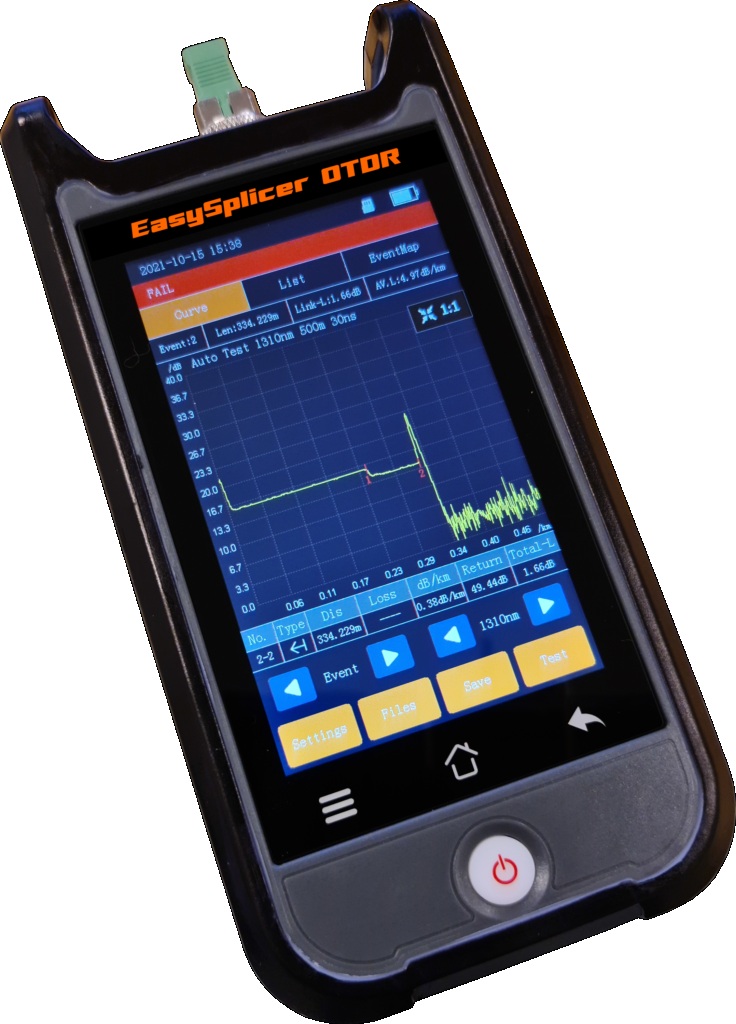

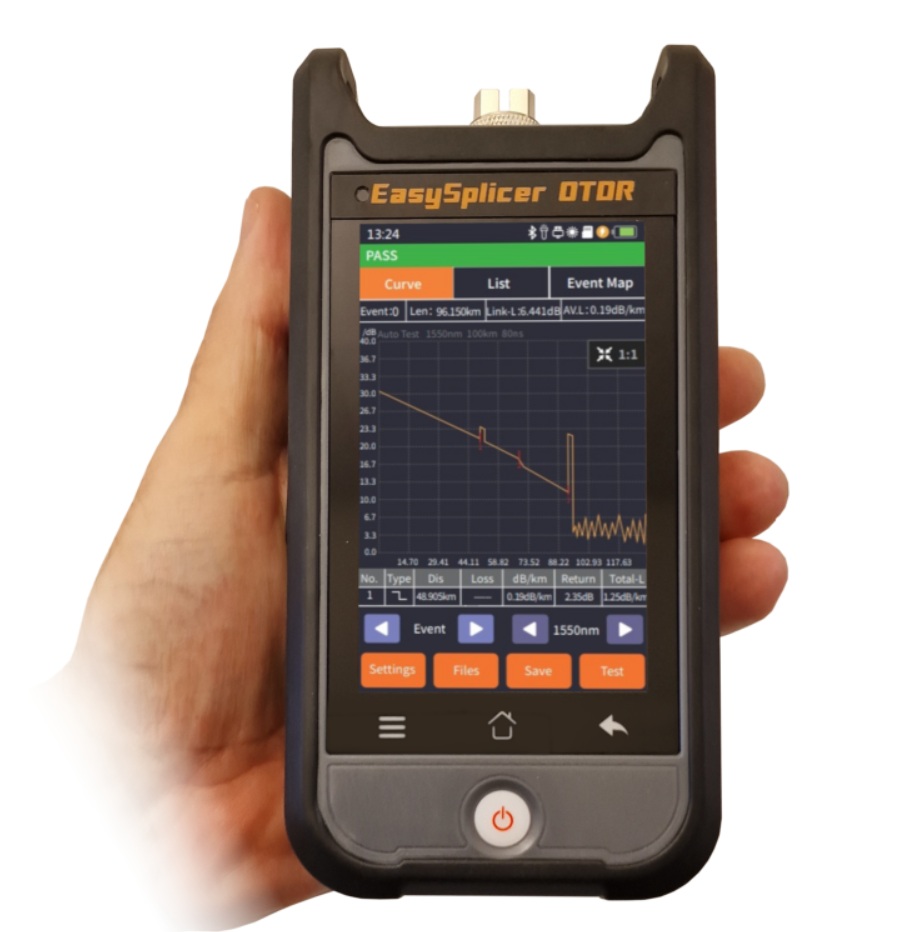

EasySplicer OTDR este conceput special pentru instalatorul de bază de rețele de fibră optică. Este foarte ușor de utilizat, având o funcție automată care poate fi pornită iar și iar. Această funcție generează o baleiaj de semnal în cablul de fibră optică, măsurând pierderile și detectând dispozitivele conectate și defectele (cum ar fi îndoiturile și fisurile). Rezultatul este afișat pe ecranul tactil multicolor de 4,3”. Toate valorile măsurate sunt stocate intern sau pe card Micro SD.
Instrumentul este foarte ușor de utilizat chiar și pentru utilizatorii fără experiență. Cu o simplă apăsare pe ecranul tactil, unitatea efectuează o „măsurare în mod automat”, calculând lungimea cablului, pierderea (în dB), găsește dispozitivele conectate și defecțiunile (dacă există) pe parcurs (până la 100 km). Există, de asemenea, un „mod expert” în care utilizatorul poate configura parametrii rețelei mai detaliat. Dar, pe lângă faptul că este un OTDR, instrumentul are integrate și:
* Sursă optică de lumină OLS, care transmite 1310 nm sau 1550 nm.
* Contor optic de putere OPM pentru măsurarea pierderii (dB) în intervalul 800 nm - 1700 nm.
* Localizator vizual de defecțiuni VFL. Modalitate vizuală ușoară de a găsi defecțiuni/pierderi într-un cablu de fibră optică.
* Urmăritor de cablu RJ45. Dispozitivul de urmărire împreună cu instrumentul va ajuta la detectarea cablurilor, găsirea erorilor și verificarea lungimii în cablul standard RJ45 (Cat5, Cat6).

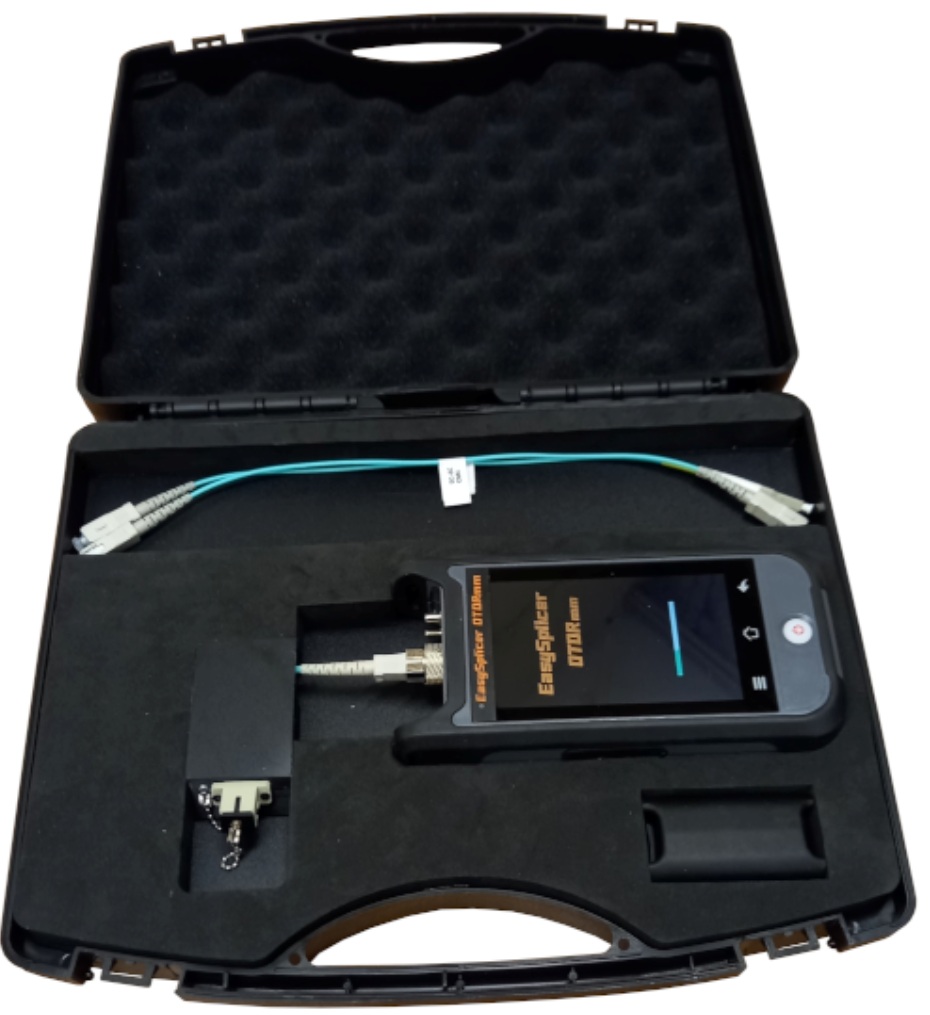

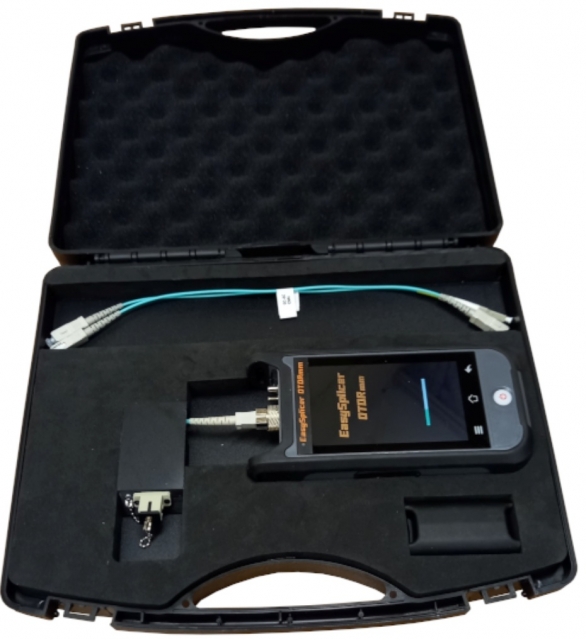

Mici și Dimensiune compactă. Instrumentul, cablurile adaptor și cablul de lansare (500 m) se potrivesc în geanta de transport practică și robustă. EasySplicer OTDR poate fi ușor operat complet din geanta de transport (pentru a evita ca murdăria/umezeala să interfereze cu testarea).
Specificații tehnice
Versiune single mode:
Conexiune principală SC/APC + cablu de lansare singlemod de 500 m
Lungime de undă 1310 nm și 1550 nm
Rază dinamică 24/22 dB, Zonă moartă a evenimentului 2,5 m (0 m cu cablu de lansare)
Zonă moartă ATT 8 m (0 m cu cablu de lansare)
Rază de testare: 500 m/1 km/2 km/4 km/8 km/16 km/32 km/64 km/100 km

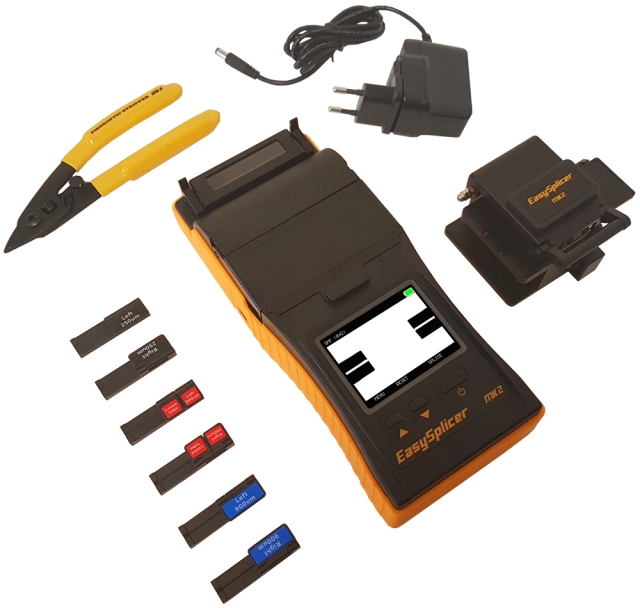

• Sudare optica simplificată și accesibilă cu EasySplicer mk2.
• Atât pentru fibre singlemode, cât și multimode.
• Timp de suplimentare mai mic de 7 secunde.
• Estimarea pierderilor.
• Test de tracțiune al suplimentărilor efectuate.
• Cuptor încorporat.
• Ușor de utilizat și de transportat.
• Perfect pentru instalatorul FTTH.

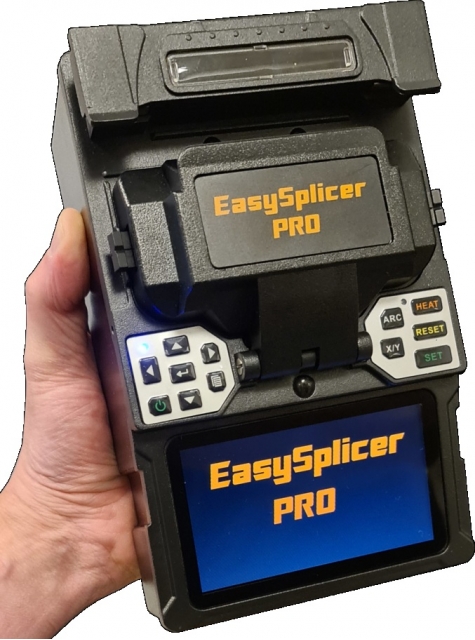

• Sudură prin fuziune simplificată și accesibilă cu EasySplicer PRO
