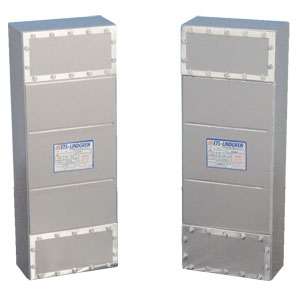

Power Filters for RFI/ EMI radiation protection with Low Earth Leakage currents 6..100A ETS-Lindgren N242X

Code: ETS-Lindgren N242X




Datasheet PDF, 0.29 Mb

Description

  • Suitable for mobile installations
  • Extremely low current leakage
  • Over 100dB insertion loss from 150 kHz to 10 GHz
  • Fully accessible end chambers
  • RoHS compliant and CE marked for compliance with the low voltage directive



Applications

  • Military field installations
  • Commercial installations using motor generator sets
  • Filtering of mains supplies where maximum safety is required
  • Under certain circumstances, the N242x filters may be used with earth leakage safety cut-outs (please consult the sales office for these types of applications)



Electrical Specifications

Part #

Current Max

Leakage Current Per Volt (N-E)

Voltage Max

# of Lines

Voltage Drop on Full Load in 250V 50/60/Hz System/Line

DC Resitance Per Line

N2420

6 A

2 mA

250 V

2

1 V

0.1 O

N2421

6 A

2 mA

440/250 V

4

1 V

0.1 O

N2422

32 A

8 mA

250 V

2

0.4 V

0.015 O

N2423

32 A

8 mA

440/250 V

4

0.4 V

0.015 O

N2424

63 A

8 mA

250 V

2

0.3 V

0.03 O

N2425

63 A

8 mA

440/250 V

4

0.3 V

0.03 O

N2426

100 A

10 mA

250 V

2

0.5 V

0.02 O

N2427

100 A

10 mA

440/250 V

4

0.5 V

0.02 O
